HCIP-Datacom课程实验-交换机堆叠

2023/05/17网络技术 1063

交换机堆叠

堆叠（iStack），将多台支持堆叠特性的交换机通过堆叠线缆连接在一起，从逻辑上虚拟成一台交换设备，作为一个整体参与数据转发。
使用堆叠、集群技术将独立的交换机虚拟化成一台逻辑的交换机，一般接入、汇聚层盒式交换机采用堆叠技术，汇聚、核心层交换机采用集群技术。
在逻辑交换机之间使用链路聚合技术，无需部署STP、VRRP实现高可靠性。
实现高可靠性的同时设备之间的链路可以同时传输流量，链路利用率得以提升。

说明：华为模拟器eNSP不支持堆叠配置，需要登录迈斯物理机架就行配置练习。

1.堆叠物理拓扑

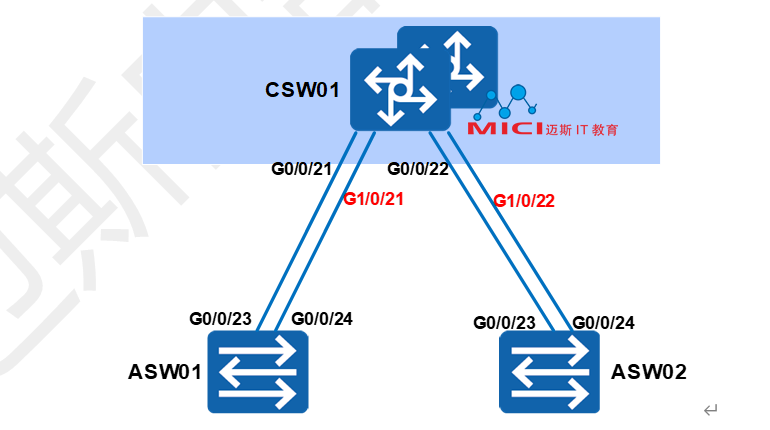

2.堆叠逻辑拓扑

3.交换机堆叠配置要求

核心交换机CSW01和CSW02做堆叠，CSW01配置为堆叠的主交换机，堆ID为0，CSW02的堆叠ID为1；堆叠后命名为CSW01。
(1) 采用业务口堆叠（万兆光纤口），物理连线环形堆叠；
(2)接入层交换机ASW01以及ASW02和CSW01配置链路聚合，采用 LACP 模式。

4.交换机堆叠配置步骤

4.1接线

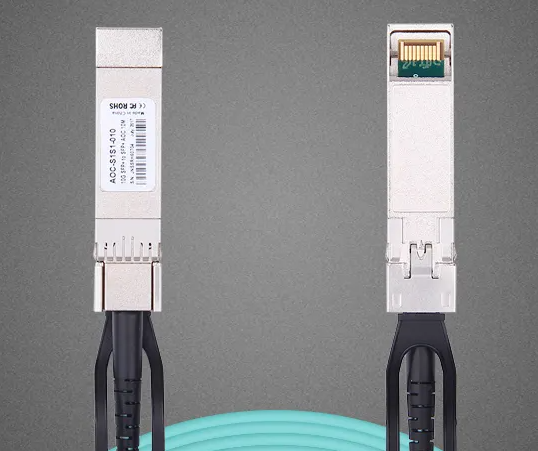

先按照拓扑图把设备之间的连线接好，堆叠交换机进行堆叠的业务接口使用专用的光纤堆叠线（如下图）。

4.2配置堆叠系统

4.2.1登录CSW02交换机

reboot #先重启CSW02交换机

4.2.2登录CSW01交换机

interface stack-port 0/1 #创建用于建立堆叠的逻辑接口，堆叠ID/堆叠端口号
port interface xg0/0/1 enable #配置物理接口xg0/0/1加入堆叠接口
Warning: Enabling stack function may cause configuration loss on the interface. Continue? [Y/N]:Y
shutdown interface xg0/0/1 #先关闭物理接口，确保后续堆叠接口的建立
quit
#
interface stack-port 0/2
port interface xg0/0/2 enable
Warning: Enabling stack function may cause configuration loss on the interface. Continue? [Y/N]:Y
shutdown interface xg0/0/2
quit
#
stack slot 0 priority 150 #配置堆叠系统的优先级，确保CSW01成为主交换机
#
display stack #查看堆叠状态，记住主交换机CSW01的MAC地址
Stack mode: Service-port
Stack topology type: Link
Stack system MAC: 5825-75e6-24f0
MAC switch delay time: 10 min
Stack reserved VLAN: 4093
Slot of the active management port: —
Slot Role MAC Address Priority Device Type
————————————————————————–
0 Master 5825-75e6-24f0 150 S5735S-S24T4X-A

4.2.3登录CSW02交换机

interface stack-port 0/2           #创建用于建立堆叠的逻辑接口，堆叠ID/堆叠端口号
port interface xg0/0/1 enable     #配置物理接口xg0/0/1加入堆叠接口
Warning: Enabling stack function may cause configuration loss on the interface. Continue? [Y/N]:Y
quit
#
interface stack-port 0/1
port interface xg0/0/2 enable
Warning: Enabling stack function may cause configuration loss on the interface. Continue? [Y/N]:Y
quit
#
stack slot 0 renumber 1           #配置堆叠ID为1
Do not frequently modify the slot ID because it will make the stack split. Continue? [Y/N]:Y
#

注意：因为物理连线用的是环形连接，所以堆叠逻辑接口需要交叉连接，也就是CSW02的xg0/0/1必须加入stack-port 0/2, CSW02的xg0/0/2必须加入stack-port 0/1,堆叠才能成功。

display stack                #查看堆状态，记住备交换机CSW02的MAC地址
Stack mode: Service-port
Stack topology type: Link
Stack system MAC: 5825-75e6-25e0
MAC switch delay time: 10 min
Stack reserved VLAN: 4093
Slot of the active management port: —
Slot      Role        MAC Address      Priority   Device Type
——————————————————————————————————-
0         Master      5825-75e6-25e0   100        S5735S-S24T4X-A

4.2.4登录CSW01交换机

interface stack-port 0/1
undo shutdown interface xg0/0/1 #启用关闭的物理接口，确保堆叠接口的建立
quit
#
interface stack-port 0/2
undo shutdown interface xg0/0/2
quit
#
配置完成后，交换机CSW02会重启！！！！！

4.2.5登录任意一台核心交换机，检查堆叠系统的建立情况

display stack
Stack mode: Service-port
Stack topology type: Ring
Stack system MAC: 5825-75e6-24f0
MAC switch delay time: 10 min
Stack reserved VLAN: 4093
Slot of the active management port: —
Slot Role MAC Address Priority Device Type
———————————————————————————-
0 Master 5825-75e6-24f0 150 S5735S-S24T4X-A
1 Standby 5825-75e6-25e0 100 S5735S-S24T4X-A

重启之后看到堆叠已经成功，CSW01成为主交换机（Master）！！！！！！

5.配置Eth-trunk

5.1堆叠交换机配置Eth-Trunk

interface eth-trunk 1
description Link-to-ASW01
mode lacp
trunkport GigabitEthernet 0/0/21
trunkport GigabitEthernet 1/0/21
quit
#
interface eth-trunk 2
description Link-to-ASW02
mode lacp
trunkport GigabitEthernet 0/0/22
trunkport GigabitEthernet 1/0/22
quit
#

5.2接入交换机ASW1配置Eth-Trunk

interface eth-trunk 1
description Link-to-CSW01
mode lacp
trunkport GigabitEthernet 0/0/23
trunkport GigabitEthernet 0/0/24
quit
#

5.3接入交换机ASW2配置Eth-Trunk

interface eth-trunk 2
description Link-to-CSW01
mode lacp
trunkport GigabitEthernet 0/0/23
trunkport GigabitEthernet 0/0/24
quit
#

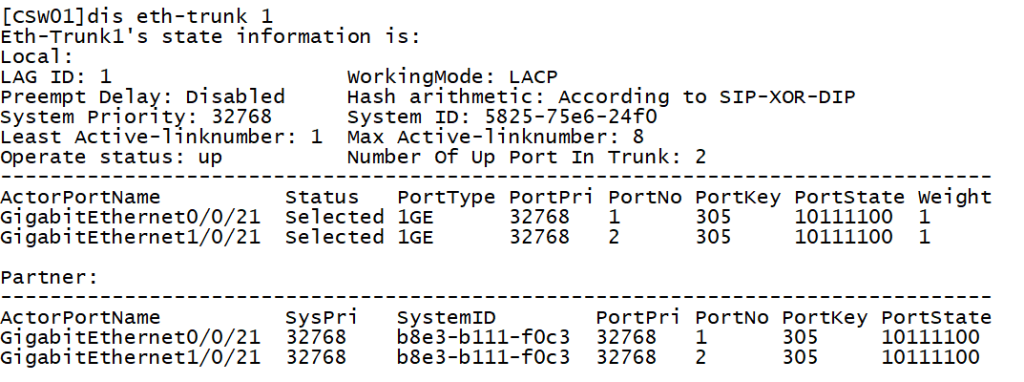

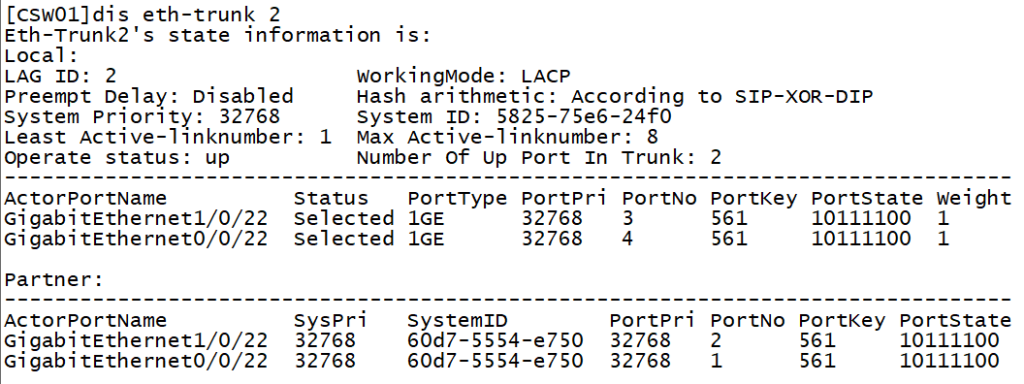

5.4堆叠交换机验证Eth-Trunk

6.配置MAD代理检查

多主检测MAD（Multi-Active Detection）：一种检测和处理堆叠分裂的协议，链路故障导致堆叠系统分裂后，MAD可以实现堆叠分裂的检测、冲突处理和故障恢复，降低堆叠分裂对业务的影响。
代理检测方式是在堆叠系统Eth-Trunk上启用代理检测，在代理设备上启用MAD检测功能。此种检测方式要求堆叠系统中的所有成员交换机都与代理设备连接，并将这些链路加入同一个Eth-Trunk内。
这里把ASW01和ASW02配置为代理设备，堆叠系统配置代理方式多主检测。

6.1交换机ASW01配置为MAD代理设备

interface eth-trunk 1
mad relay #配置代理设备
quit
#
[ASW01] display mad proxy
Mad relay interfaces configured:
Eth-Trunk1

6.2交换机ASW02配置为MAD代理设备

interface eth-trunk 2
mad relay
quit
#

6.3堆叠系统CSW01配置多主检测代理方式

interface eth-trunk 1
mad detect mode relay #配置代理方式多主检测
quit
#
interface eth-trunk 2
mad detect mode relay
quit
#
[CSW01] dis mad verbose
Current MAD domain: 0
Current MAD status: Detect
Mad direct detect interfaces configured:
Mad relay detect interfaces configured:
Eth-Trunk1
Eth-Trunk2
Excluded ports(configurable):
Excluded ports(can not be configured):
XGigabitEthernet0/0/1
XGigabitEthernet0/0/2
XGigabitEthernet1/0/1
XGigabitEthernet1/0/2
